供应 AWG7102 任意波形发生器
欧阳R:13537229325
QQ:   1226365851
回收工厂或个人、库存闲置、二手仪器及附件。

长期 供应 销售、维修、回收 高频 二手仪器。

温馨提示：如果您找不到联系方式，请在浏览器上搜索一下，旺贸通仪器仪

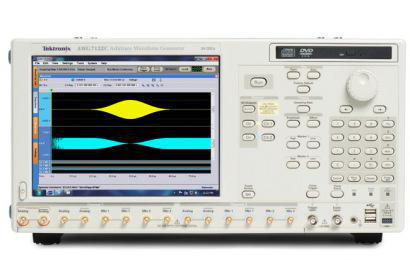

  品牌:美国泰克|Tektronix AWG7102

AWG7102 高达20 GS/s的取样速率测试和检定当前电子器件和RF设备；
Tektronix | AWG7102 任意波形发生器|泰克|AWG-7102|函数信号源

品牌:美国泰克|Tektronix
型号包括：AWG7102、AWG7101、AWG7052、AWG7051
高达20 GS/s的取样速率测试和检定当前电子器件和RF设备；

高2个模拟输出和4个数字输出，独立选择相关的波形和频率 ；

能够在0 - 5GHz频率范围内生成快速变化的信号；

一台测试仪器，生成所需的全部信号：模拟、数字或混合信号；

集成式PC、大型彩色显示器、触摸屏、可移动硬盘、CD/DVD驱动器、USB端口、以太网和GPIB，为提 率提供了巨大的灵活性。

应用
磁盘驱动器（磁性/光学）读/写
高达5 Gbps的数据速率（2点/单元）或50ps的定时分辨率
电信/数据通信：
高达10 Gbps的数据速率（二进制，预加重/去加重和多电平逻辑）
无线通信：
高达５GHz（4个波形点/周期）的任意RF/IF和宽带调制I和Q基带信号
混合信号设计和测试
2通道模拟输出外加4通道标尺输出
高速、低抖动的数据、脉冲和时钟源
生成实际环境的、理想的或失真的信号，包括所有毛刺，异常事件和损伤
以增强方式或恶化方式回放DSO捕获的信号
从 三方工具中导入波形矢量，如MathCAD, MatLab, Excel及其他程序

AWG7102
AWG7101
AWG7052
AWG7051
波形长度
2-32,400,000点(或2-64,800,000点,选项01),为64的倍数
隔行扫描: 2-64,800,000点(2-129,600,000点,选项01),为128的倍数
2-32,400,000点(或2-64,800,000点,选项01),为64的倍数
波形数量
1-16,000
序列长度
1-4,000步进
序列重复计数器
1-65,536或无穷大
序列控制
重复数量,等待触发,GO-TO-N和跳转
跳转模式
同步和异步
运行模式
连续运行
反复输出波形,如果定义了一个序列,将根据序列的顺序和重复功能
触发运行
只在收到外部触发,内部触发,GPIB触发,LAN触发或手动触发时输出波形一次
选通运行
在选通为真时开始输出波形,在选通为假时复位到起始位置
序列
根据序列定义输出波形
隔行扫描操作
高达20GS/s的取样速率(选项06)
-
时钟发生器
取样频率
10MS/s-10GS/S(隔行扫描时10GS/S-20GS/S)
10MS/s-10GS/S
10MS/s-5GS/S
分辨率
8位
内部时钟
准确性
±(1ppm+老化)以内,老化: ±1ppm/年以内
时名相噪
100KHz偏置时小于-90dbc/Hz
内部触发发生器
内部触发速率
范围
1.0us-10.0s
分辨率
3位,小0.1us
输出间的偏移控制
范围
-100ps- +100ps
-
-100ps- +100ps
-
分辨率
1ps
-
1ps
-
偏移准确性
±(设定值的10%+10ps)
-
±(设定值的10%+10ps)
