HEIDENHAIN海德汉810800-61旋转编码器

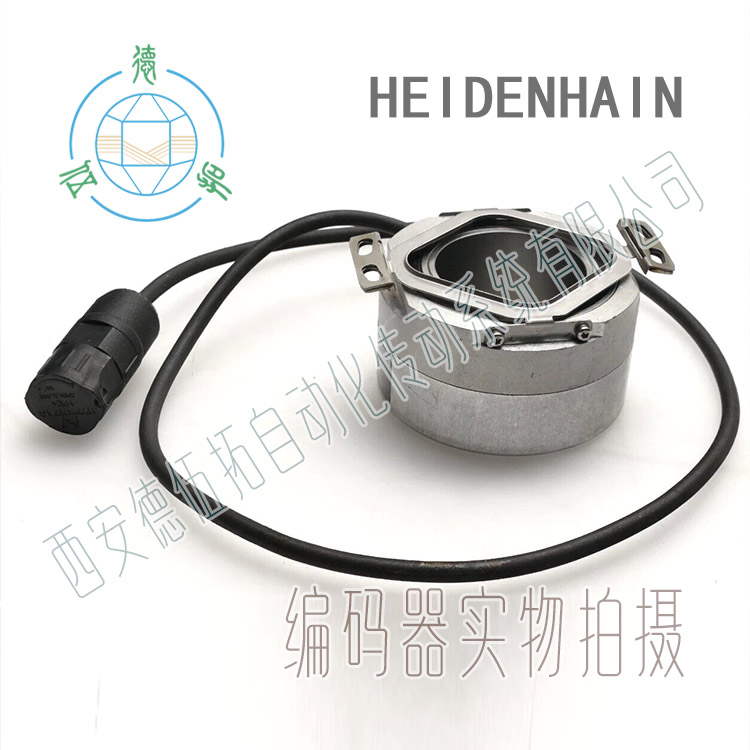

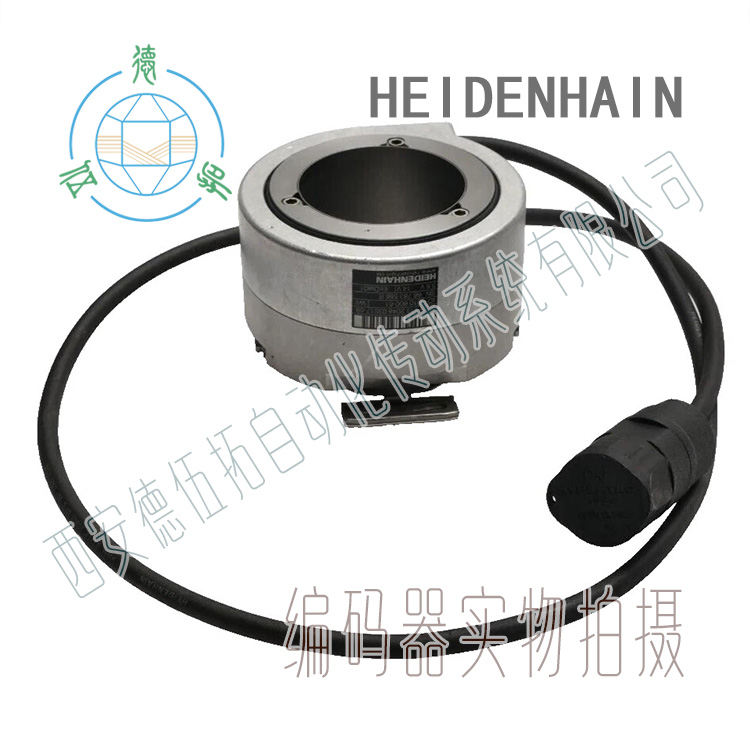

产品名称：ECN 113多圈编码器
型号：ECN 113 2048 03S17-58

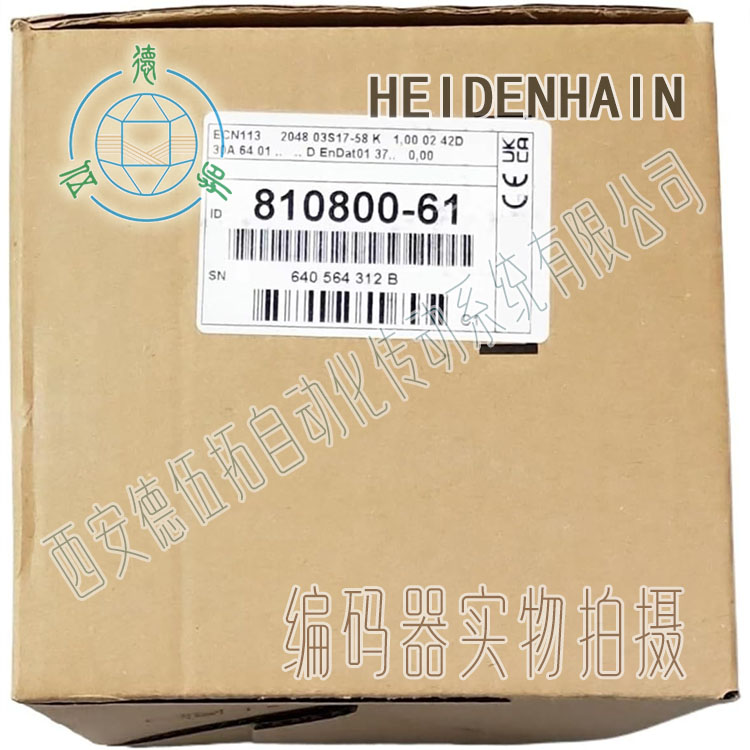

ID号：810800-61
品牌：HEIDENHAIN海德汉
代理商：西安德伍拓自动化传动系统有限公司

关于HEIDENHAIN海德汉常规型号，公司备货充足，有大量库存现货，欢迎垂询。西安德伍拓自动化有限公司作为行业深耕者，专注销售海德汉旗下一系列高品质产品，包括编码器、光栅尺、长度计以及读数头等。我们与海德汉紧密合作，关于常规型号建立了强大的库存体系，无论您是常规项目需求，还是特殊定制项目，都能快速响应供货。

我公司代理欧美进口编码器：Hengstler亨士乐，NorthStar北极星，Dynapar丹纳帕，POSITAL博思特，Baumer堡盟，Avtron埃福创，Kuebler库伯勒，P+F倍加福，HEIDENHAIN海德汉，LEINE&LINDE林德，BEI等。

海德汉ECN 113多圈编码器带内置轴承和安装式定子联轴器，采用光电扫描原理。其特点是安装简单和总长度短。其应用包括从简单测量应用到伺服驱动的位置和速度控制。编码器的空心轴可以直接滑入并固定在被测轴上。轴角加速期间，定子联轴器必须只吸收轴承摩擦所导致的扭矩。因此，带定子联轴器的旋转编码器拥有出色的动态性能和很高的固有频率。

HEIDENHAIN海德汉ECN 113 2048 03S17-58(ID:810800-61)旋转编码器的特点
带内置轴承的旋转编码器
轴向公差高达±1.5毫米
空心轴，直径zui大至Ø 50毫米
非常高的定位精度，低至±20英寸
33 554 432 位置/转。
zui高工作温度：100 °C
接口: EnDat
外壳直径 ≈ 87 毫米

精准定位
带轴承和定子耦合的旋转编码器确保了高度的准确性。由于组件匹配得当，系统精度可低至±20秒。

直接轴联轴器
编码器的空心轴允许它直接与匹配轴连接。不需要额外的转子连接。高刚度允许更高的控制回路带宽，同时显著减少不准确性并降低安装复杂性。

柔性联轴器
定子联轴器补偿了电机和旋转编码器之间的间隙，从而纠正了不准确性。即使±1.5毫米的倾斜和轴向间隙也能可靠地补偿。定子联轴器还方便安装到平面表面。

成熟的标椎
该系列的旋转编码器具有高可靠性和坚固设计中的完善技术。数十年来，它们在电梯、印刷机和机床中大量应用于各地，并已证明其性能。

HEIDENHAIN海德汉ECN 113 2048 03S17-58(ID:810800-61)旋转编码器技术参数一览
每转位置数：8192
数据接口：EnDat01
输出代码：二进制
行数：2048
输出信号：~1Vpp
截止频率（-3 dB）：400.00 千赫
电源：3.6 V ... 14 V
轴：带偏心夹紧的空心传动轴，直径50毫米
防护等级：IP64 (EN60529)
工作温度：-10/+100 °C
电气连接：连接器 M23，公头，17 针
引脚配置：D288678
连接方向：电缆插座用于轴向和径向使用

德国海德汉编码器的优点：体积小，，本身分辨度可以很高，无接触无磨损;同一品种既可检测角度位移，又可在机械转换装置帮助下检测直线位移;多圈光电编码器可以检测相当长量程的直线位移(如25位多圈)。寿命长，安装随意，接口形式丰富，合理。成熟技术，多年前已在国内外得到应用。

了解更多HEIDENHAIN海德汉ECN 113 2048 27S17-58(ID :810800-50)多圈编码器相关知识，敬请关注西安德伍拓自动化传动系统有限公司。公司技术团队为您免费提供HEIDENHAIN海德汉产品的选型、安装、调试、保养等技术指导服务，尽量避免企业因为技术人员的短缺带来的损失，采取拉线上+拉线下服务的服务形式，帮助企业解决技术难题。
