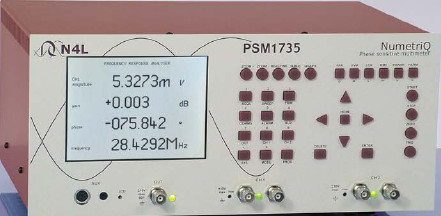

供应 PSM1735 牛顿PSM1735相位增益分析仪
 欧阳R:13537229325
 QQ:   1226365851
回收工厂或个人、库存闲置、二手仪器及附件。

长期 供应 销售、维修、回收 高频 二手仪器。

温馨提示：如果您找不到联系方式，请在浏览器上搜索一下，旺贸通仪器仪表

PSM1735频率响应分析仪技术指标

频率范围：10uHz-35MHz；

增益：0.01dB+0.001dB/KHz＜1MHz；0.1dB+0.04dB/MHz＜35MHz；

相位：0.02°＜10kHz；0.05°+0.0001°/kH＜35MHz

速度：每秒100读值

解析度：5位数字或6位数字

输入特性：2个平衡式差动输入

输入：对地10Vpk

输入量程：10V，3V，1V，300mV，100mV，30mV，10mV

耦合方式：交流或交直流

输入阻抗：1M // 30Pf（不含测试线）

波形：正弦波，方波（1MHz）

输出电压：0V-±10Vpk


N4L/牛顿PSM1735频率响应分析仪特性：

1、双通道宽屏带差分输入

2、每秒20个频点的快速扫描

3、离散式傅里叶分析

4、自动计算出增益浴量与相位浴量

5、可做电机控制环路特性分析

6、可做电源控制器增益浴量与相位浴量分析

7、滤波器设计与特性测量

8、扬声器与放大器特性测试

9、量测设置与结果可存储


PSM1735频率响应分析仪测试功能及应用：

PSM1735采用直接数控高稳定数码合成信号源，真有效期电压表，离散式傅立叶分析等功能结合，相位测量远优于同类产品，同时运行多参数测试，同步源可设置为与内部频率或外部频率同步，PSM1735基于以上特点非常适合以下测试应用：

1、电化学材料分析应用

2、电流传感器特性测量

3、相位表校准

4、开关电源环路特性测量

5、充电器/适配器相位增益测量

6、应用于功率参数测试

7、开关电源待机功率测试

8、失真分析

9、功因校准测试

blob.png    blob.png

PSM1735频率响应分析仪与LCR电桥应用：

PSM1735与主动式LCR探头配合使用时，不论是进行单频点测试或进行特定的扫频测试，LCR模式都能对元件所有阻抗参数进行快速而精准的量测，可实现实时不遗漏数据真有效值量测，LCR应有案列如下：

1、元器件特性测试

2、电化学特性分析

3、线路阻抗特性分析

4、共振频率特性分析

blob.png    blob.png

英国N4L/牛顿PSM1735谐波分析与电压表功能介绍：

在谐波分析模式下，PSM1735频率响应分析仪同时量测两通道的各级谐波与总谐波失真值，采用先进的离散式傅里叶转换技术，即使在谐波信号失真很大或杂讯很大的环境下，PSM1735也能针对于基波的各级谐波含量进行准确的分析。

PSM1735的两通道都能直接作为真有效期电压表使用，PSM1700/1735能同时显示更多的电参数，如交流、直流、分贝、峰值、波形因素和浪涌，两通道量测可同时对线路的任何两点进行测试而互不影响，如同时测量电压转换器或电压器的输入和输出。


PSM1735的波得图测试分析：
